シャープペンシルを知るしくみ
ガイドパイプや芯チャックなど主要部品の役割と、ノックで芯が出る一連の動きを解説します。
一般的なシャープペンシルのしくみ

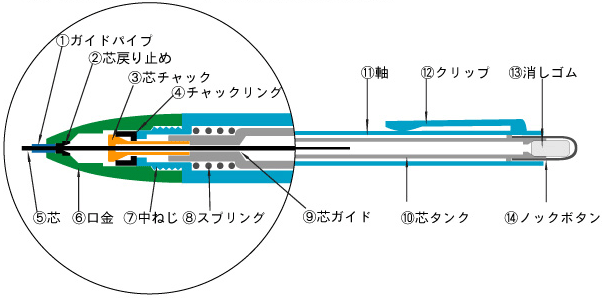

ノック式シャープペンシルの機構と部品名称
| 部品名称 | 機能 |
|---|---|
| ①ガイドパイプ | 芯を保護する |
| ②芯戻り止め | 芯チャックの解放時の芯の落下を防ぐ |
| ③芯チャック | 芯を送り出し固定する |
| ④チャックリング | チャックの開閉と芯を送り出す締めリング |
| ⑤芯 | 文字や線を描くための部品 |
| ⑥口金 | チャック機構をカバーし、芯の送り出し量を規制する |
| ⑦中ねじ | 軸と口金を結合する部分 |
| ⑧スプリング | ノックを復元させ、芯チャック力を持たせる |
| ⑨芯ガイド | 芯を1本づつ送り出す芯タンクの部分 |
| ⑩芯タンク | 芯を格納する部品 |
| ⑪軸 | 部品取り付けの柱となる外装部品 |
| ⑫クリップ | 携帯時にポケットに固定する |
| ⑬消しゴム | 消字のための部品 |
| ⑭ノックボタン | ノック時の押し部であり、消しゴムのカバー部品 |
ノック式シャープペンシルの芯が出るしくみ
STEP1新しい芯を入れて使い始めるとき、ペンを下に向けることにより、芯が自然落下でチャックの後ろまできています。
STEP2ノックするとチャックが開き、芯が芯戻り止めまで進みます。
STEP3ノックを離すとチャックが後退し、そこで芯を固定します。
STEP4再度ノックするとチャックと芯が一緒に前進して、芯は芯戻り止めにくわえられます。
この連続操作により芯をガイドパイプから繰り出します。
STEP5ノックを離すとチャックが戻り、筆記可能な状態になります。
芯ガイドの構造
ノック式で、芯を連続的に繰り出す芯ガイド機構は、下図のようになっています。
芯ガイドの穴径は、1本分の芯径よりは大きく、2本分の芯径よりは小さく設計されていて、1本づつ落ちる仕掛けになっています。
